什么是摇床式抛丸机?

作者:admin发表时间:2013-10-16 12:50:45标签:摇床式抛丸机

    摇床式抛丸机是以来回摆动的摇床作为工件的运载装置。摇床上面的开口,其断面形状有多角形和圆形两种,它的工作方式有间歇式和连续式两种。目前,在国内还没有摇床式抛丸机,国外迪砂公司有这类的产品。
    摇床式抛丸机的工作原理:
    该抛丸机的运载装置为一上部开口的多角床,可围绕纵轴作120度的来回摆动,这样多角形状就保证了工件的平稳翻转。为了能够有效的抛击工件,本机型将抛丸器设计在工件的上方。卸料时,多角床翻转至开口向下,然后将清理好的工件卸到振动槽中,最后自转系统再转回装料位置。
    摇床式抛丸机的优点:
    1.清理工件时翻转平稳,并且对于品种多的工件清理效果也不错。
    2.装料和卸料节约时间,生产率高。
    3.机型结构设计合理,紧凑占地面积小。
    4.设备可组合生产线连续生产。
    摇床式抛丸机即可间歇工作,也可以组成生产线,广泛应用于中小工件的批量清理。

    摇床式抛丸机的主要技术参数:
    型号DTC1:最大装料重量/kg为1500,最大装料容积/L为500,单件最大重量/kg为80,最大铸件对角线尺寸/mm为700,抛丸器数量2台,除尘器抽风量120~140,主要尺寸4300mm*6900mm。
    型号DTC2:最大装料重量/kg为2500,最大装料容积/L为800,单件最大重量/kg为80,最大铸件对角线尺寸/mm为700,抛丸器数量3台,除尘器抽风量165~200,主要尺寸5800mm*7000mm。
    型号DTC3:最大装料重量/kg为3000,最大装料容积/L为1000,单件最大重量/kg为80,最大铸件对角线尺寸/mm为700,抛丸器数量4台,除尘器抽风量220~250,主要尺寸6500mm*7700mm。

    以下为摇床式抛丸机演示图:

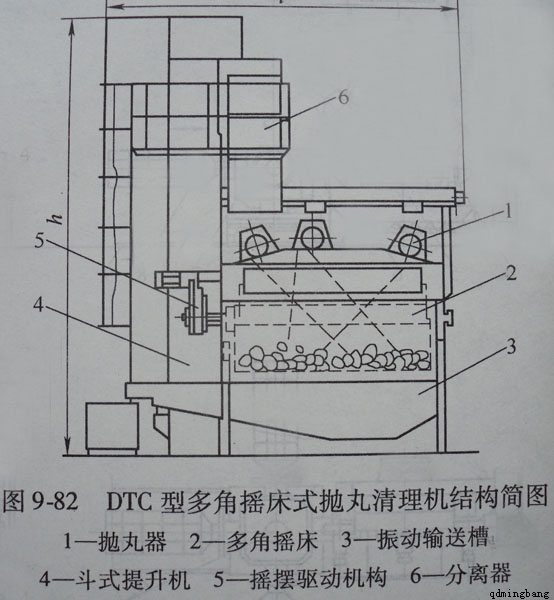

    摇床式抛丸机设计图
