钢管抛丸机的分离器是如何工作的?

作者:admin发表时间:2014-5-24 19:00:56标签:钢管抛丸机 分离器

    钢管抛丸机的分离器组成:由弹丸输送螺旋和风选系统两大部分组成。

    抛丸机的关键部件之一丸料分离器:分离器是钢管抛丸机的关键零部件之一,它的设计尺寸会直接影响到分离器的分离效果,如果分离效果不好,那么会导致抛丸器的易损件磨损加快,降低了钢管抛丸机的使用寿命,增加维护成本。

    钢管抛丸机分离器是如何工作的:斗式提升机将抛丸渣和钢砂的混合物提至分离器滚筒筛中,滚筒内外均布有螺旋叶片,内部的螺旋叶片会将大块的杂物经排渣口排出去,经过筛选后的丸粒、砂粒及粉尘混合物经滚筒筛的外螺旋叶片和螺旋布料器推送,使其沿分离器均匀布料,并形成流幕,通过调整重锤的位置,可以保证使整个分离器长度上形成满幕帘.通过调整重锤的位置,可以保证使整个分离器长度上形成满幕帘,使丸渣得以充分分离。

    抛丸渣混合物在下降过程中,受到水平气流对颗粒的推力,从而形成偏斜的曲线运动轨迹, 因颗粒的比重和粒径的差异,其偏斜程度不尽相同,从而使丸渣得以分离,粉尘被吸入除尘器进行净化处理,碎丸、砂子、氧化皮等进入废料储斗,合格弹丸和部分小块杂物经再次筛分进入储丸斗以供循环使用。

    分离器的最佳分离效果是靠调节闸板上的重锤位置、 一级和二级撇滤板上的调节板位置以及管道上的蝶阀来实现。

    为满足抛丸机的连续运行,储斗内可存储3~5 分钟抛丸量的弹丸,且储斗内有上料位自动监控.弹丸达到上料位时,停止补充弹丸。

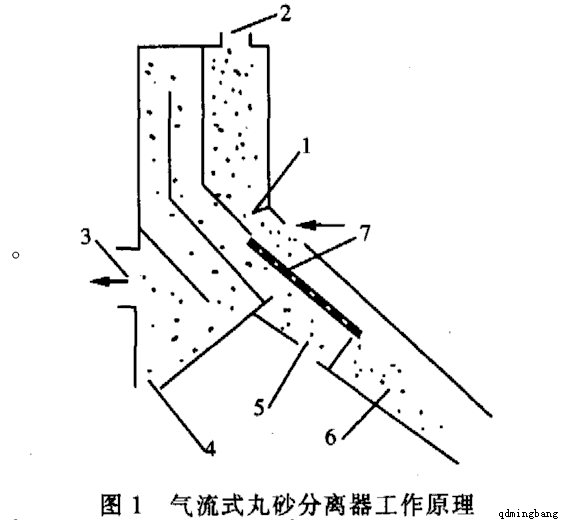

    钢管抛丸机分离器工作原理图
        1.调节板2.丸砂混合料人口 3.吸尘口 4.原废砂及碎弹丸出口 5.筛分出砂尘等出口 6.合格弹丸7.新装筛网
