青岛钢管外壁抛丸除锈机的工作原理和主要部件的设计

作者:admin发表时间:2014-9-2 20:57:22标签:抛丸除锈机 钢管除锈机 抛丸除锈机的工作原理

    青岛铭邦重工机械有限公司位于山东青岛市,公司针对钢管外壁除锈有独特的研究,以下为我公司针对钢管外壁抛丸除锈机的工作原理和主要部件的设计介绍,希望对大家有帮助,同时也欢迎来电沟通或技术探讨!
    一、钢管抛丸除锈机的工艺流程及原理:
    工件在待料架等待→挡料架放下,人工推动工件滚动→工件滚动到清理区→工件起升到抛射位置区→抛丸器进行抛丸清理→工件下降至运行工位→工件运行至出端支架上。详情请见下图:

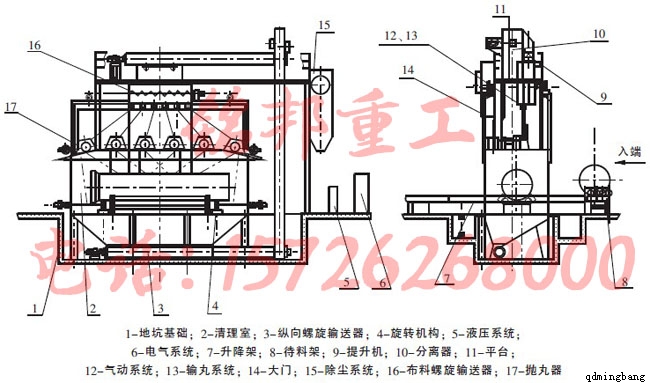

    青岛钢管外壁抛丸除锈机工作原理图
    二、钢管抛丸除锈机的开启操作顺序:
    开启除尘系统→提升机→横向螺旋输送器→纵向螺旋输送器→输送辊道→依次启动抛丸器→各相应供丸闸门。机器关闭时将以上程序反向进行。
    三、钢管抛丸除锈机的主要部件设计:
    1、抛丸机清理室。
    清理室是该机的关键部件,其他各部件都要与其相互连接。清理室分为主室、进端辅室和出端辅室,分为进端待料工位、清理工位、出端待料工位。主室为抛丸器击打工件进行清理作业的工作区。主机采用钢结构型式,主室内壁采用耐磨钢板,可提高清理室的使用寿命。当防护板损耗过大可进行更换。室体顶部按铸管长度排放六台抛丸器,将6300mm的工件全部包容在抛射区内。该抛射区部件的选用是经过计算机模拟抛射不同规格的工件而确定的,使所有规格的工件均能得到最佳的清理效果。前后辅室各有两层不同规格的密封用防护胶圈, 安装在密封门上。清理某一规格的钢管时,就要根据所清理的管径对胶圈进行互换,其对应胶圈有效地起到防止弹丸外溢的作用。辅室外侧为两扇各用两台液压缸控制开关的大门。
    2、待料架。
    待料架为钢结构件,两端装有两个挡料架,在油缸的作用下放下挡料架后,用人工推动工件滚动,使其沿升降架轨道滚入清理室。
    3、旋转机构。
    旋转机构分别由主动轮和从动轮组成,主动轮由摆线针轮减速器带动,主动轮和从动轮托起工件匀速旋转,因清理铸管规格为DN500~DN1200,所以从动轮的位置相对主动轮因清理铸管规格的不同相对间距发生改变。在清理不同规格铸管时,应松开从动轮紧固螺栓,将从动轮移到相应的位置,然后插下定位销后拧紧螺栓。从与主动轮相距219mm 起,其定位销孔依次为DN500、DN600、DN700、DN800、DN900、DN1000、和DN1200。
    4、升降架。
    该部件连接待料架和用户出端滚道,从入端到出端呈一定的倾斜角度,升降架有四个油缸可以上下升降, 在室体中央处有挡料架和卸料架,可以保证滚入的工件定位在此处,随着油缸的下降工件降落在旋转机构滚轮上。挡料架由气缸带动升起和落下,卸料架呈自由状态,滚动的工件在初速度和重力的作用下,可压倒卸料架滚动到位。卸料时在油缸的作用下,随着升降架的上升,卸料架上的斜面作用于工件,使铸管在升降架达到最高点位置时滚出清理室。因清理铸管规格为DN500~DN1200,所以卸料架有三个不同的位置:靠近清理室中心线的铰链孔为清理DN500~DN700 铸管时用;其次的铰链孔为清理DN800~DN1000 铸管时用;最外边的铰链孔为清理DN1200铸管时用。
