清理焊接结构件、H钢、型钢、钢板防腐多能钢材预处理设备解决方案

作者:admin发表时间:2015-3-7 14:41:27标签:钢材预处理设备 防腐解决方案

    青岛铭邦重工为您提供全套防腐方案,提高钢材的涂饰质量与防腐效果,以下为清理焊接结构件、H钢、型钢、钢板的多能钢材预处理设备的全套解决方案。

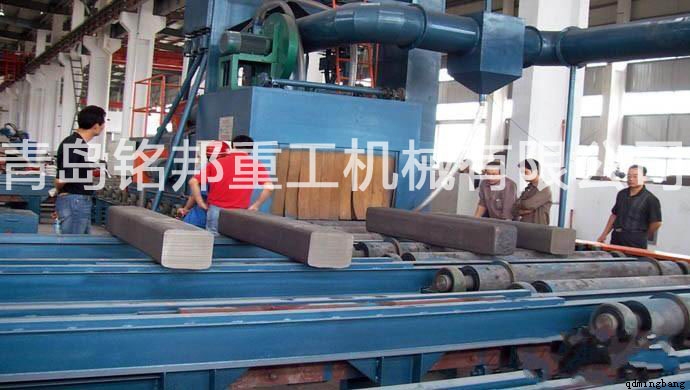

    通过式抛丸机案例

    本设备型号为Q1525型钢结构除锈抛丸清理机,可清理焊接结构件、H钢、型钢、钢板等多种钢材,处理工件尺寸为长2500mm~12000mm、宽≤1000mm、高≤2200mm。抛丸器设置为多角度无死角,采用国内最先的直线叶片高效抛丸器,抛射出高密集的弾丸束,全方位的、立体的抛射在钢板的原始部位,清理掉钢材表面的锈层、氧化皮、焊渣,使之获得均匀一致的光洁表面,钢材的表面产生一定程度的凹凸不平效果,提高钢材的漆膜和附着力,并提高钢材的抗疲劳强度和抗腐蚀能力,改善了钢材内在制造,延长钢结构件的使用寿命。
    下面根据该型号设备的技术参数、结构及工作原理、设计特点,铭邦重工的售后服务及安装、调试、验收等事宜的承若做一说明。

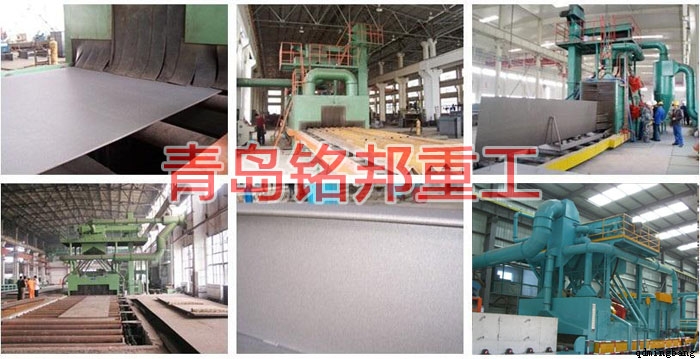

    钢板预处理线除锈
    一、技术参数:
    1、该机的抛丸能力:
    当辊道输送速度为1~1.5米每分钟时,钢材的清理质量可达国家标准GB8923-88规定的Sa2.5级(表面除锈程度达到95%以上)。
    2、可清理的钢材最大尺寸:
    长2500mm~12000mm,宽≤1000mm,高≤2200mm。
    3、设备清理室体开口尺寸:
    高2300mm,宽1500mm。
    4、输送辊道技术参数:
    工作速度0.5~3m/min,长度进料口12米、出料口12米,辊子的直径159mm,辊子间距800mm,辊道轴承P212,驱动电机功率(二台电机驱动)4.0kw+4.0kw,额定载重1.5T/m。
    5、抛丸器总成技术资料:
    型号Q034高效抛丸器,数量10台,弾丸抛射速度95~105m/s,弾丸流量240kg/min,功率11kw,抛丸效率16kg/min.kw,总弾丸流量2400kg/min。
    6、提升机的技术资料:
    提升量160t/h,功率7.5kw。
    7、分离器的技术参数:
    分离器流量160t/h,分离区的风速为4~5m/s。
    8、螺旋输送机:
    8.1、分离器螺旋输送机输送量160t/h,功率4kw。
    8.2纵向螺旋输送机的输送量160t/h,功率5.5kw。
    9、丸料清理装置:
    采用离心式通风机9~19 No 7.1D,风量5500m3/h,风压1200pa,功率15kw.
    10、除尘系统:
    10.1、旋风除尘器的除尘风量15000m3/h。
    10.2、滤筒除尘器型号ZCL-16型,滤筒数量16筒,过滤面积240m2,处理风量16000m3/h,反吹气耗量0.3m3/min,反吹空气压力0.5~0.7Mpa,反吹空气质量无油、无水,过滤风速为0.4~0.8m/min,压力损失500~1000Pa,除尘净化效率99.9%,滤筒除尘器的数量为2套。
    11、离心通风机:
    型号为4-72-5A,风量14328m3/h,风压2335Pa,功率15kw,数量2套。
    12、本钢材预处理设备的总功率180kw。
    13、本设备的总通风量28000m3/h。
    14、多能钢材预处理设备整机尺寸:
    本机最大外形尺寸(长*宽*高)31000mm*5100mm*8000mm,地上高度5700mm,地下深度2300mm。

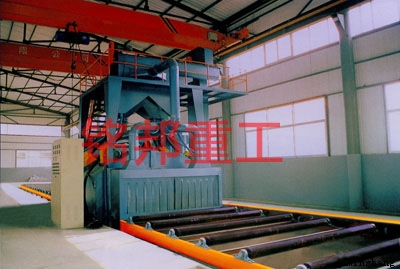

    型钢抛丸机
    钢筋除锈防腐设备
    二、服务与承诺:
    针对以上焊接结构件、H钢、型钢、钢板等行业客户的防腐解决方案,青岛铭邦重工做出设备生产的如下承诺:
    1、清理质量:Sa2.5级。
    2、设备生产周期35个工作日。
    3、设备的易损件使用寿命承诺如下:
    抛丸器叶片800小时,抛丸器定向套1000小时,抛丸器分丸轮1000小时,抛丸器护板1500小时,抛丸室体内的护板使用二年。
    4、售后服务:本机质量保证,铭邦重工对设备实行“三包”,从验收合格之日起十二个月为限(易损件除外)。设备在使用过程中出现故障,我公司24小时内响应并提出解决方案,48小时内到达现场协助用户排除设备故障。本设备安装调试期间,我公司无偿培训用户操作及日常维护维修事项。青岛铭邦备提供全方位的优质服务,备有设备的优质、优价、品种齐全的抛丸机易损件,可供用户随时订货选用。

    辊道通过式钢材抛丸机

    焊接结构件、H钢、型钢防腐除锈设备
