抛丸机吊钩式型号有那些?

作者:admin发表时间:2019-4-26 14:23:10标签:

抛丸机吊钩型号有那些?

青岛铭邦重工机械有限公司是一家专业生产履带式、双钩、大型吊钩抛丸机厂家,提供吊钩抛丸机价格表!

一:抛丸机吊钩型号分类

吊钩抛丸机分为单钩和双钩。吊钩抛丸机交替地将工件从两个钩子装入抛丸清理室。使用抛丸机将0.2至0.8的抛射物投射到工件上表面,使工件表面达到一定的粗糙度,使工件变得美观,或改变工件的压力,提高寿命。该机广泛应用于铸造,建筑和化学工业。表面清洁或加强电机和机床行业的中小型铸件和锻件。吊钩抛丸机由抛丸清理室,提升机,分离器,螺旋输送机和两次射击组成。颗粒装配,颗粒控制系统,钩轨迹,钩系统,自转装置,基础,除尘系统和电气控制部件。

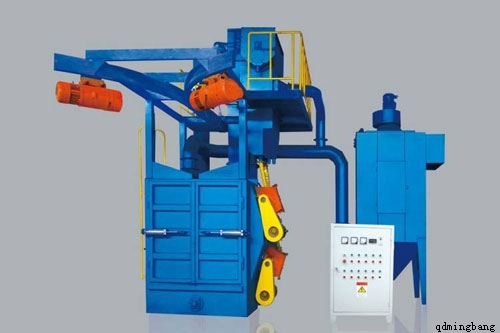

抛丸机吊钩式型号

1.抛丸清理室

抛丸清理室,它由腔体和护板组成。集尘器布置在后侧壁上。抛丸清理室的外壳是钢板和型钢的焊接结构。它是一个密封和宽敞的操作空间,用于工件的喷丸清理。抛丸机是由两套QX130喷丸机组件安装在喷丸清理室的侧壁上,以确保清洁过的工件经过全面喷丸清理。由喷射室直接喷射的区域内衬有采用进口轧制Mn13屏蔽板,厚度为12 mm,单班生产使用寿命为10年。其他区域由65Mn板保护。保护板用保护螺母拧紧,以便在必要时使用。

抛丸机在拆卸,组装和更换。腔室的下部由钢板围绕以形成漏斗,使得射弹流入底部螺旋输送器。钢板也覆盖有保护板。在螺旋输送机上另一方面,铺设钢质泄漏板,并在泄漏板的顶部铺设耐磨橡胶板。使用时,应将耐磨橡胶板放在喷丸机前面,以保护下方的钢质泄漏板,延长其使用寿命。

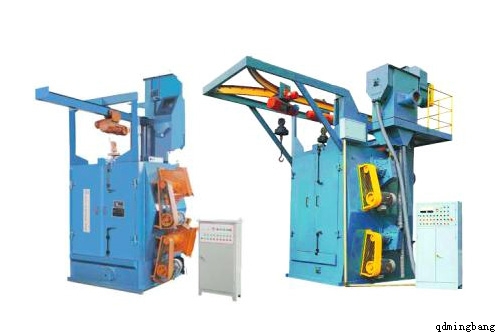

吊钩式抛丸机型号

本机的标准配置是手动关门模式。该机器设计为反开式。门内侧覆有耐磨橡胶护板。该机器由钢压板制成,并用六角形特殊螺母压紧。

泡沫橡胶胶带粘贴在前门上,有效地密封门的下部,并在下方设置药丸收集槽,以防止抛射物掉落到地面上并通过参与滑动人体滑动当门打开时,弹丸进行。受伤。在门的门轴上设置油杯,以便定期润滑门的活页中的轴承。

二:吊钩式抛丸机的结构

吊钩式抛丸机主要由叶轮,叶片,喷丸轮,定向套和壳体组成。它由护板,主轴和注射管组成。本机所用QX130型悬臂离心式抛丸器具有高效,安装维修方便,占用空间小,能进行左右旋转等优点。

叶片在快速旋转过程中通过离心力固定,无需任何夹具。拆卸刀片时,只能通过敲击刀片的外端来拆卸刀片。叶子只需要1020分钟。此外,该系列喷丸机可以在拆卸叶片时检查喷丸轮和定向套筒的磨损情况。另外,抛丸机的主轴安装在壳体上。

固定主轴的孔和外壳上的定向套管一次加工,减少了颗粒轮和颗粒之间的摩擦以及定向套筒的挤压。同时,喷丸效率大大提高。率。在使用定向套筒的过程中,应经常检查矩形窗的磨损情况。当窗户磨损约5毫米时,叶轮在转回后应旋转约5毫米。当窗户磨损时,叶轮应旋转约5毫米。

吊钩式抛丸机型

吊钩式抛丸机QX130型号的设备超过15mm时,应更换。否则,弹丸的径向散射角度将成比例增加,这将加速护板的磨损并降低清洁效率。

3.双钩式抛丸机

双钩式抛丸机是摆线式,提供了一种针轮减速器和底座,上下鼓,输送带,料斗,封闭鼓和紧固装置。斗式提升机的下部入口和出口与螺旋输送机连接,上部出口与螺旋输送机连接。它与颗粒分离器连接。提升机罩采用焊接结构,外形美观,刚性好。升降机浩
