376吊钩式抛丸机报价

作者:admin发表时间:2019-5-2 21:28:41标签:

376吊钩式抛丸机是运用吊钩机器设备自动的抬起工件,上升到一定位置,然后沿着轨道进入抛丸清理室,当它到达预定位置时停止并开始旋转。 然后关闭抛丸清理室的门,打开喷丸器、打开喷射门、并通过喷丸清理工件,重复此过程,直到工作完成并按顺序关闭.

376吊钩式抛丸机是专门为抛丸进行表面清理而研制的一种中小型抛丸清理设备,主要用于清理工件表面氧化物及其表面附属物。与国内其它同行产品相比,具有生产率高、钢丸与粉尘的分离效果好、设备故障率低等优点。

吊钩式抛丸机是我公司根据用户要求而设计制作的,它通过将无数高速运动的弹丸流抛射到工件表面,从而清理掉工件表面的氧化物及其表面附属物,并通过使其表面产生塑性变形而有效地提高工件的疲劳强度及腐蚀断裂抗力。

 376吊钩式抛丸机报价

一:376吊钩式抛丸机报价

Q376双吊钩式抛丸的报价¥6.00万

Q37系列吊钩式报价¥2.00万

防爆吊钩式抛丸机报价¥16.50万

376吊钩式抛丸机技术规格

二:376吊钩式抛丸机技术规格

产品的相关参数
产品名称 外形尺寸 作用对象 抛丸量 除尘风量 除尘效率
  25008*2000*5200mm(长宽高) 铝合金或锌合金 150kg/min/个抛丸器 5200M3/min 99.5%
表面清理质量 吊钩载重 自转速度 运行速度 起升高度 起升速度
Sa2.5级 600㎏ 2.2r/min 20m/min 5m 0.8m /min
吊钩数量 首次装入量 主电机功率 运行电机功率 总功率
2台 500-1000㎏ 1.5Kw 0.2Kw 23.5kw左右


三:376吊钩式抛丸机结构原理

376吊钩式抛丸机结构原理主要由抛丸清理室、密封室、提升机、分离器、螺旋输送器、抛丸器总成、弹丸收集系统、提升机平台、进出口导轮组、供丸系统、地基、除尘系统、电气控制部分等部件组成图1。

1.1.376吊钩式抛丸机清理室

376吊钩式抛丸机的清理室主要由钢板、槽钢焊接而成。室体内衬高锰钢钢板作为护板,为便于更换护板,在清理室上开有一个检修门,并装有保护开关,如检修门未关上,则抛丸器无法启动,从而保证了维修人员的人身安全。为保证对通过抛丸清理室的工件进行一次性抛丸清理,清理室周围共布置了三台SQ033型抛丸器图2。为了避免弹丸飞出清理室外,在抛丸室进出口处设有密封室,并在密封室上各设了多道橡胶密封帘及尼龙丝密封帘。

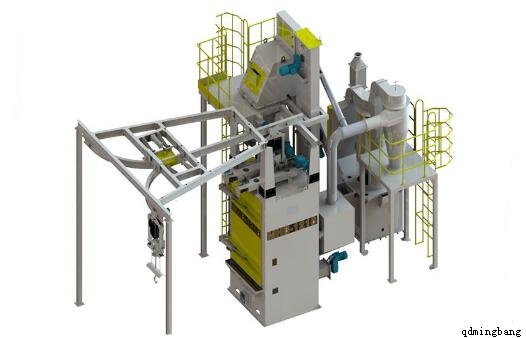

376吊钩式抛丸机结构原理

2.2.376吊钩式抛丸机分离系统

分离系统包括以下功能部件:提升机、分离器、螺旋输送机、球团控制系统、抛丸装置等。

一种从斗式提升机上升起的球团的混合物。采用螺旋分离器分离,沿分离器全长均匀分布。通过调整分离器的重量锤,将混合物均匀地分配为流动筛,合格的弹丸进入球团筒仓。爆破室的球团通过给料门进入抛丸装置,球团的混合物通过清洗室,螺旋输送机进入提升机,然后提升到分离器分离,再循环使用。

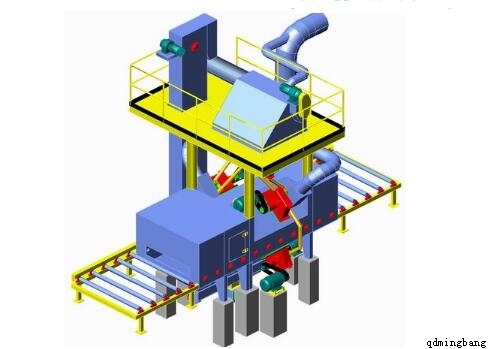

376吊钩式抛丸机分离系统

2.3.376吊钩式抛丸机除尘系统

除尘系统由袋式过滤器,离心式高压风扇,集尘器电机和管道组成。高压离心风机排出空气,在室内形成一定的负压,使工作中产生的粉尘不溢出室内,使设备周围的粉尘浓度不超过10mg/m3,达到国家规定的环境保护目标。

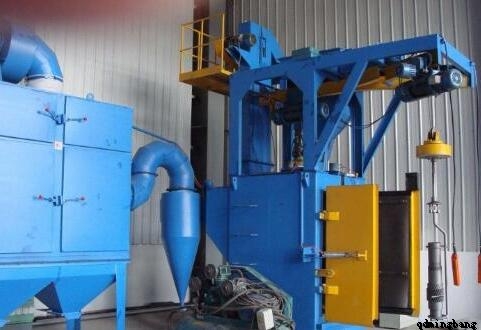

376吊钩式抛丸机除尘系统

2.4.376吊钩式抛丸机输送系统

376吊钩式抛丸机输送系统运输系统包括进口轮组、室内导轮、出口导轮、出口主动轮四个部分。锚链操作由调速电机驱动。锚链的进口和出口有源方向盘均装有调速装置,以确保锚链同步运行,中调节运行速度。锚链条入口的外侧有一个被动轮,用于引导要清洗的锚链。在同一直线上的锚链操作过程中,每个导轮的中心避免了错位。

376吊钩式抛丸机输送系统

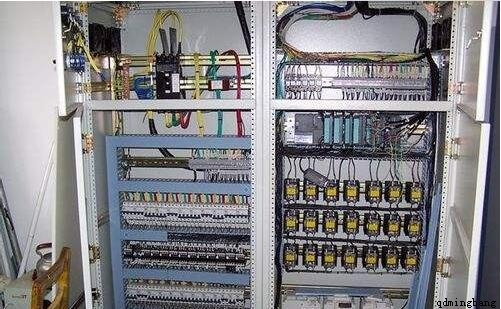

2.5.376吊钩式抛丸机电气系统

该抛丸机电气系统采用plc集中控制,既可以实现自动控制,也可以单独手动控制。3QM锚链抛丸机工作流程。待清洁的锚链在入口处通过提升装置,并且进口的轮组通过上密封室被送到清洁室。高效悬臂式离心喷砂机将抛射体高速投射到待清洁工件表面,冲击和刮擦工件。为了去除工件表面上的氧化物和其他附属物,在喷丸后,锚链通过腔室中的导轮连续送出,排出辊通过出口通过出口送出。下密封腔和出口导轮。整个工艺流程为:吊车吊进口轮组、上密封室、抛丸清理、室中导轮、密封室、出口导轮、出口驱动轮。
