一种抛丸机室体防护结构
随着机械铸造领域的迅速发展,国内环保的高度要求,抛丸表面处理设备逐渐替代了原先老式的酸洗及人工打磨。抛丸机是通过抛丸器将钢砂钢丸高速抛落冲击在材料物体表面的一种处理设备。抛丸室是抛丸机中用于抛丸作业的密闭空间,抛丸室的内表面不可避免的承受了抛丸器喷射的高速丸料的冲击,其工作条件十分恶劣。所以对设备进行有效且高效的防护才能延长设备使用寿命。原来由于一些技术等各个方面的不成熟造成,防护板的使用寿命不长,同时各个产品不同,要求的工艺不同,所选的磨料也就有差异,对一些特殊磨料,防护板的使用寿命更是大大降低。同时不同型号的抛丸机,其所采用的防护板规格不同,在防护板安装过程中,针对不同型号的设备需调整不同规格的防护板,大大增加了生产成本。
为克服现有技术的不足,中国专利 CN201810813733.5提出一种抛丸机室体防护结构,其结构简单,通过调整相邻两块防护板间的间距即可实现针对不同型号的设备进行防护,其生产成本低。
该发明采用的技术方案是:一种抛丸机室体防护结构,所述防护结构包括安装在所述室体内侧壁上的多块防护板,每块所述防护板均包括防护板本体、设于所述防护板本体正面且沿所述防护板的一个长边和一个短边向外延伸的第一压板、设于所述防护板背面且沿所述防护板的另一个长边和另一个短边向外延伸的第二压板,所述防护板本体相对侧边上的所述第一压板与所述第二压板的形状相配合,所述第一压板上开设有第一锁孔,所述第二压板上开设有第二锁孔,所述防护板本体相对侧边上的所述第一压板上的所述第一锁孔与所述第二压板上的所述第二锁孔在位置上相一一对应,所述第一锁孔与所述第二锁孔两个部件中一者为圆形孔,另一者为腰形孔,所述防护结构还包括锁紧螺栓,当所述防护板安装时,相邻两块所述防护板的相邻侧边上的所述第一压板与所述第二压板相重叠,所述锁紧螺栓依次穿设通过所述第一压板上的所述第一锁孔、所述第二压板上的所述第二锁孔后将两块所述防护板锁紧在同一水平面内。优选地,所述防护板本体上开设有若干安装孔,通过安装螺栓沿自身轴向穿设通过所述安装孔后将所述防护板安装在所述室体的内侧壁上。进一步优选地,所述安装孔上开设有内螺纹。优选地,所述防护板本体背离所述室体内侧壁的一侧面上设置有若干加强筋。进一步优选地,所述加强筋包括若干呈十字形交叉的横向加强筋与纵向加强筋。优选地,所述防护板是由锰13钢板制成的。

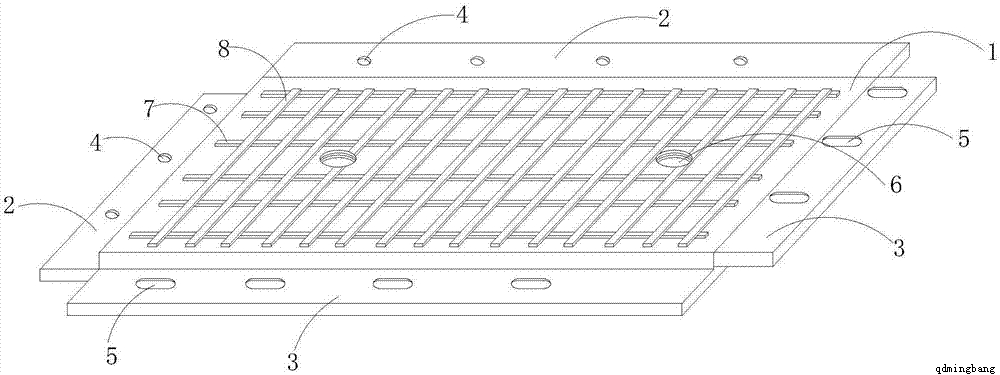

附图1为本发明所述的抛丸机室体防护结构中防护板的结构示意图,其中:1、防护板本体;2、第一压板;3、第二压板;4、第一锁孔;5、第二锁孔;6、安装孔;7、横向加强筋;8、纵向加强筋。
由于上述技术方案的运用,该发明与现有技术相比具有下列优点:该发明的抛丸机室体防护结构,其采用了多块安装在室体内侧壁上的防护板,每块防护板均包括了防护板本体以及带有第一锁孔的第一压板与带有第二锁孔的第二压板,这里的第一锁孔与第二锁孔中一者为圆形孔,一者为腰形孔,安装时,根据设备的具体结构,调整相邻两块防护板之间的间距,从而实现了采用同一规格的防护板可满足对不同型号的抛丸机室内的防护,生产成本低,安装方便,同时安装过程中,相邻的两块防护板间的第一压板与第二压板相重叠,确保了两块相邻防护板间不会存在缝隙,确保了砂丸不会从相邻两块防护板间飞溅至室体内侧壁上对室体内侧壁造成损伤,采用了该防护结构的抛丸机室体,其使用寿命大大延长。
