一种抛丸机丸粒防漏装置

作者:admin发表时间:2018-10-12 12:53:19标签:抛丸机;

抛丸机是通过抛丸器将钢砂钢丸高速抛落冲击在材料物体表面的一种处理技术。相比其他表面处理技术来说,它更快、更有效,并可对部分保留或冲压后的铸造过程。 传统的抛丸机对金属件表面进行抛丸时,由于抛丸的输入口与输出口均较大,容易导致抛丸时钢丸飞溅,从而造成钢丸的浪费。

为了解决现有技术中存在的缺点,中国专利CN201820313180.2提出一种抛丸机丸粒防漏装置。采用了如下技术方案:一种抛丸机丸粒防漏装置,包括两块箱体,且两块箱体对称设置,所述箱体相对内侧均开设有第一矩形槽,所述第一矩形槽一侧的箱体内壁上开设有若干第一滑槽,两侧所述第一矩形槽下端的箱体上均固定安装有第一伸缩杆,且所述第一伸缩杆上套设有第一弹簧,两侧所述第一伸缩杆上端固定安装有第二伸缩杆,所述第二伸缩杆两侧均固定安装有滑块,且所述滑块滑动设置在第一滑槽内,两侧所述箱体下端内部对称开设有若干第二矩形槽,所述第二矩形槽内的箱体上固定安装有第三伸缩杆,且所述第三伸缩杆上套设有第二弹簧,所述第三伸缩杆另一端固定安装有滑板,所述第二矩形槽上下两端的箱体内均开设有第二滑槽,且滑板上下两端均滑动设置在第二滑槽内,两侧所述滑板之间固定连接有挡布,所述箱体上端一侧开设有抛丸孔。优选的,所述第二伸缩杆上端与所述箱体下端均固定安装有可伸缩防滑垫。优选的,所述第一滑槽与第二矩形槽均为均匀等距排列。优选的,所述挡布上下两端的箱体上均固定安装有张紧轮。

该专利提出的一种抛丸机丸粒防漏装置,有益效果在于:该抛丸机丸粒防漏装置能够防止抛丸时钢丸飞溅,起到收集钢丸的作用,从而提高了钢丸的循环使用效率。

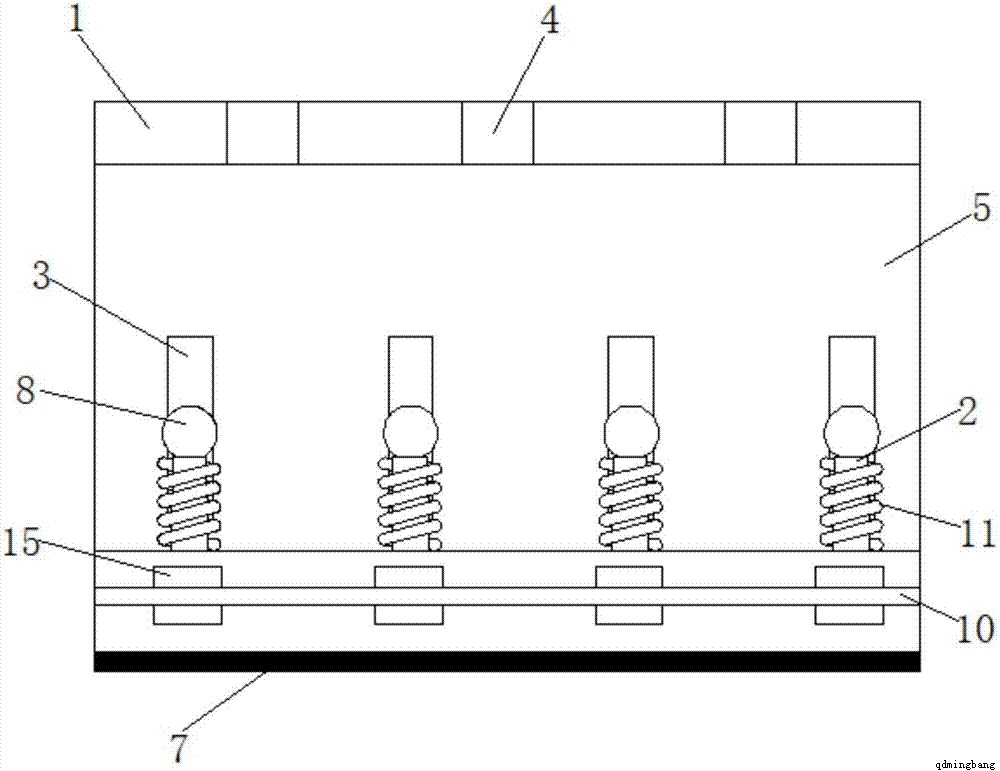

1为本实用新型提出的一种抛丸机丸粒防漏装置的主视图。

图2

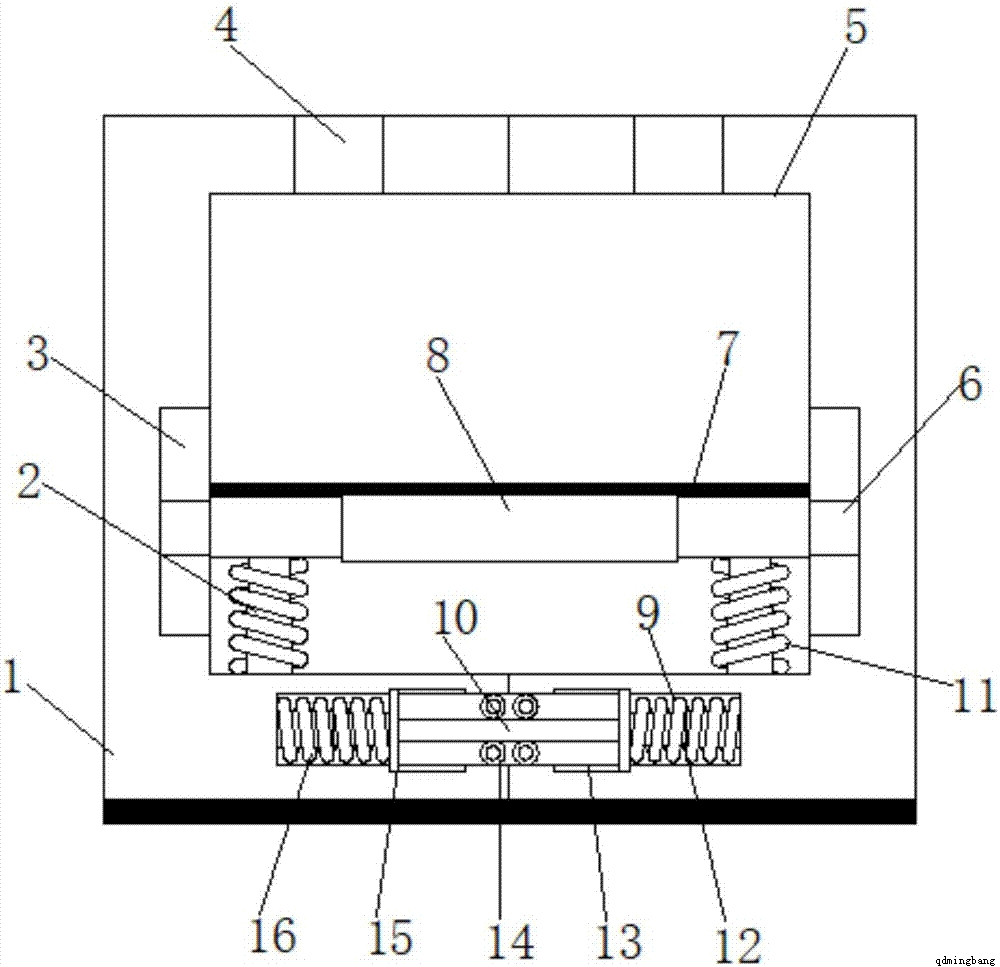

2为本实用新型提出的一种抛丸机丸粒防漏装置的侧视图。

图中:箱体1、第一伸缩杆2、第一滑槽3、抛丸孔4、第一矩形槽5、滑块6、可伸缩防滑垫7、第二伸缩杆8、第二矩形槽9、挡布10、第一弹簧11、第三伸缩杆12、第二滑槽13、张紧轮14、滑板15、第二弹簧16。
