履带式抛丸机

作者:admin发表时间:2018-9-7 16:41:43标签:履带式抛丸机;抛丸机

抛丸机是金属表面处理的设备之一,工作时将无数专用弹丸高速抛到铸件等金属表面,可以完成除锈、表面磨砂和消除内应力等功能。其中履带式抛丸清理机特别适合大量的小型工件的抛丸工作,工作时工件在履带上翻转,同时抛丸机进行抛丸,能完成大量工件全表面的抛丸处理。但现有的履带式抛丸机在对工件进行装料和卸料时,效率较低,速度慢,劳动强度大;另外,在抛丸沙与工件撞击时,会使得部分抛丸沙撞碎,造成抛丸沙的飞溅,一方面,可能会对工作人员造成伤害,另一方面,不便于抛丸沙的重复利用,造成抛丸沙的浪费。

为了解决现有技术中存在的缺点, 近日中国专利文献CN201810594082.5提出履带式抛丸机。为了实现上述目的,发明采用了如下技术方案:

履带式抛丸机,包括壳体,所述壳体内包括抛丸腔室和传送腔室,所述壳体的顶壁上固定连接有与抛丸腔室连通的抛丸器,所述抛丸腔室内转动连接有第一皮带轮和两个第二皮带轮,且两个第二皮带轮位于第一皮带轮的上下两侧,所述第一皮带轮和两个第二皮带轮之间通过同一个履带连接,所述壳体的外侧壁上固定连接有与第一皮带轮连接的驱动电机,所述壳体内顶壁上固定连接有竖直的隔板,位于所述履带下侧的传送腔室内安装有皮带输送机,所述隔板和传送腔室的侧壁上均安装有挡料机构,所述皮带输送机的输出端对应安装有提升机,且提升机的输出端贯穿壳体的顶壁并延伸至壳体的上侧,所述提升机的输出端固定连接有丸沙分离器,且丸沙分离器的输出端与抛丸器的输入端连接,所述抛丸腔室的外侧壁上安装有与履带连接的导料机构。

优选地,位于所述履带上侧的抛丸腔室内壁上固定连接有水平的安装板,且安装板的顶壁上均布有多个漏孔。

优选地,所述履带的侧壁上均布有多个供抛丸沙穿过的网孔。

优选地,所述挡料机构包括两个分别转动连接在隔板和传送腔室内壁上的挡板,所述挡板的底壁上固定连接有倾斜的第一弹簧,且两个第一弹簧远离挡板的一端分别与隔板和传送腔室的内壁固定连接。

优选地,所述导料机构包括开设在抛丸腔室侧壁上的矩形开口,所述矩形开口内顶壁上转动连接有第一导料板,且矩形开口内底壁上转动连接有第二导料板,且第二导料板的顶壁上开设有凹槽,所述凹槽内底壁上固定连接有第二弹簧,所述第二弹簧的上端固定连接有延长板,且延板远离第二弹簧的一端与履带接触连接。

优选地,所述第二导料板的侧壁上固定连接有多个U型件,且U型件的槽口内转动连接有滚轮,所述滚轮与履带的侧壁滚动连接。

与现有技术相比,发明的有益效果为:

1、通过在抛丸腔室的侧壁上安装有导料机构,在对工件进行装料或者卸料时,转动第二导料板,并在延长板和滚轮的作用下,提高了工件的装料与卸料,另外,第一导料板和第二导料板对抛丸腔室起到封闭的作用。

2、通过在传送腔室和隔板的侧壁上均安装有挡料机构,能够减少抛丸沙出现飞溅的情况,便于抛丸沙的重复利用,提高资源的利用率。本发明对工件的装料与卸料起到辅助的作用,提高加工的效率,并且减少了抛丸沙的浪费,提高资源的利用率。

附图说明

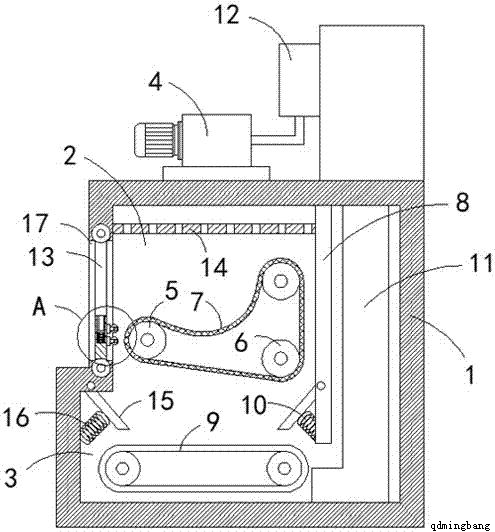

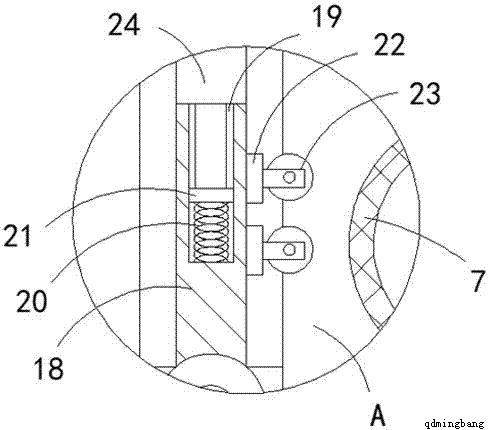

1为本发明提出的履带式抛丸机的透视图;图2为图1中A处的局部放大图。

图中:1壳体、2抛丸腔室、3传送腔室、4抛丸器、5第一皮带轮、6第二皮带轮、7履带、8隔板、9皮带输送机、10挡料机构、11提升机、12丸沙分离器、13导料机构、14安装板、15挡板、16第一弹簧、17矩形开口、18第二导料板、19凹槽、20第二弹簧、21延长板、22 U型件、23滚轮、24第一导料板。

图1图2
